危险区域本安型测风仪

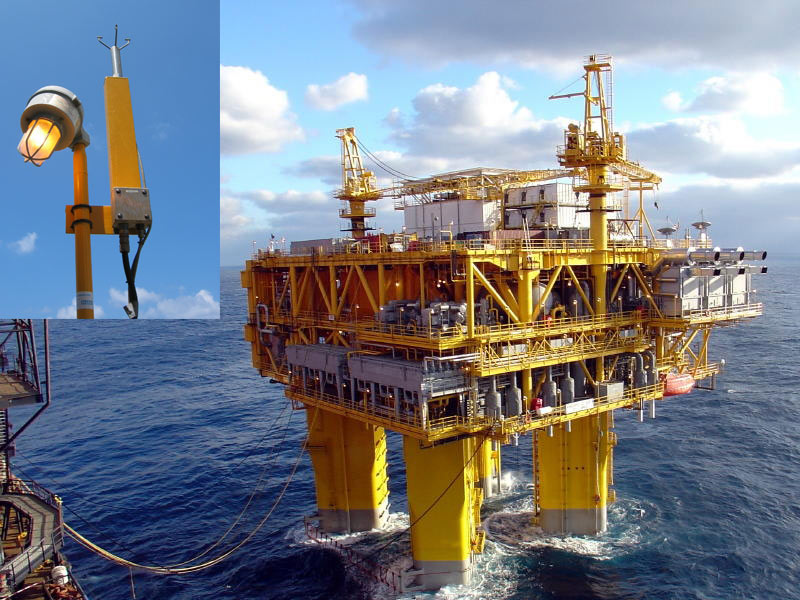

WindObserverIS是一种本安型测风仪，专门为危险区域特别是海上应用而开发
该系统结合了最新的技术发展和吉尔在生产固态风速计方面的大量专业知识。本质安全型WindObserver是一个重量轻、坚固的装置，完全密封，由不锈钢制成
由于低启动速度（0.01 m/s）和无运动部件，WindObserverIS本质安全型风速计比标准的三杯风速计具有显著的优势。这种本质安全的风速计具有Atex和IECeX认证，以确保风系统可以在全球范围内部署，而无需昂贵的本地认证
根据世界气象组织第8号2008年第七版ISBN 978-92-63-10008-5，客户可选择的矢量平均滚动和3秒阵风
风速和风向数据通过RS422或RS232双向链路提供，并且用户可以配置输出以提供各种通信格式，包括测量单位和平均周期的选择。标准配置了复杂的错误检查和故障报告系统，确保用户对报告数据的信心
本安型测风仪技术信息
- 主要特点
- 规格
- 文件
- 零件号
- ATEX和IECEx认证
- 降低海上维护成本
- 低压或电源电压
- 电源
- 0-75m/s风速运行
- 电流隔离
- 在全球范围内提供超过10年的可靠服务
- Gill或NMEA数字输出
- 工厂终身校准
风速规范
量程
0-75m/s (0-168mph)
启动阈值
0.01m/s
精确度
±2º @ 12m/s
分辨率
0.01m/s
偏移量
±0.01m/s
风向规范
量程
0-359º (无死角)
精确度
±2º @ 12m/s
分辨率
1º
测量
超声波输出速率
1 Hz, 2 Hz or 4 Hz
参数
风速和风向
单位
m/s, knots, mph, kph, ft/min
平均值
0 - 3600s
数字输出
通讯
RS422 & RS232 from power supply and interface.
RS422 from anemometer
RS422 from anemometer
波特率
1200, 2400, 4800, 9600, 19200
格式
8 bit data; odd; even or no parity
测风仪状态
作为标准消息的一部分提供
电源要求
PCI
1) 100VAC - 120VAC, 10VA
2) 200VAC - 250VAC, 10VA
2) 200VAC - 250VAC, 10VA
尺寸重量
外部结构
316 Stainless Steel
尺寸
380mm x 210mm
重量
1.9kg
环境（测风仪）
防护等级
IP66
湿度
0% to 100% RH
工作温度
-30ºC to +70ºC
降水量
300mm/hr
EMC
EN60945:2002 +AC1:2008 (Clause 9, 10 & 11.2)
EN61326-1:2013
EN61326-1:2013
环境（电源）
防护等级
IP65
湿度
5% to 90% RH
工作温度
-30ºC to +60ºC
EMC
EN 61000-6-4:2007 Emissions
EN60945:2002 Clause 9 & 10
EN61204-3:2000
EN61326-2-1:2013
EN 61000-6-1:2007 Immunity
EN60945:2002 Clause 9 & 10
EN61204-3:2000
EN61326-2-1:2013
EN 61000-6-1:2007 Immunity
环境（低压电源）
防护等级
IP54
湿度
5% to 90% RH
工作温度
-30ºC to +60ºC
EMC
EN60945:2002 Clause 9 & 10
EN61204-3:2000
EN61326-2-1:2013
EN61204-3:2000
EN61326-2-1:2013
批准
Anemometer II 1 GD
Ex ia IIC T4 Ga
Ex iaD IIIC T135ºC Da IP66
(Ta = -30ºC to +70ºC)
Ex iaD IIIC T135ºC Da IP66
(Ta = -30ºC to +70ºC)
Power Supply II (1) GD
[Ex ia Ga] IIC
[Ex iaD Da] IIIC
(Ta = -30ºC to +60ºC)
[Ex iaD Da] IIIC
(Ta = -30ºC to +60ºC)
Certification
IECEx Certificate of Conformity SIR 13.0156 Issue 4- IECEx Certificate of Conformity SIR 13.0159 Issue 2
- IECEx Certificate of Conformity SIR 15.0013 Issue 1
- Sira EU Type Examination Certificate 00ATEX 2217 issue 11
- Sira EU Type Examination Certificate 13ATEX 2384 Issue 2
- Sira EU Type Examination Certificate 15ATEX 2014 Issue 1
本安型WindObserver零件号和选项
完整系统
本安型WindObserver和电源电压（AC）电源和通信接口（PCI）
1360-PK-022
本安型WindObserver和低压（DC）电源和通信接口（LVPCI）
1360-PK-060
Spares
本安型WindObserver
(No PCI or LVPCI)
(No PCI or LVPCI)
1360-PK-052
主电源（AC）和通信接口（PCI）
1360-PK-053
低压（DC）电源和通信接口（LVPCI）
1360-PK-055
